کاربرد ترک فیوز

ترک فیوز در PCB (مسیر فیوزی) و کاربردهای آن

ترک فیوز (Fuse Trace) یک بخش از مسیر مسی در مدار چاپی (PCB) است که به‌صورت عمدی طوری طراحی می‌شود که در صورت عبور جریان بیش از حد، قطع شود. این مکانیزم به عنوان یک محافظ عمل می‌کند تا از قطعات حساس یا مدار اصلی در برابر جریان‌های زیاد و اتصال کوتاه محافظت کند.

ویژگی‌های ترک فیوز

1. طراحی دقیق عرض و طول:
   • عرض ترک بر اساس جریان نامی طراحی می‌شود.
   • طول ترک برای کنترل حرارت و زمان واکنش در برابر اضافه جریان تنظیم می‌شود.
2. مواد مسی استاندارد:
   از مسیرهای معمولی مسی با ضخامت ۳۵ میکرومتر یا بیشتر ساخته می‌شود.
3. سرعت واکنش:
   به دلیل مقاومت کم مس و ایجاد گرمای سریع در اضافه‌جریان، واکنش نسبتاً سریع است.

کاربردهای ترک فیوز

۱. حفاظت از مدار در دستگاه‌های کوچک و کم‌هزینه

• در دستگاه‌هایی که استفاده از فیوز فیزیکی پرهزینه یا غیرممکن است (مانند گجت‌های کوچک یا تجهیزات مصرفی)، ترک فیوز به عنوان جایگزین عمل می‌کند.
• مثال: بردهای الکترونیکی لامپ‌های LED یا شارژرها.

۲. محافظت از منابع تغذیه

• در مدارات تغذیه برای حفاظت از رگلاتورها یا قطعات دیگر، ترک فیوز جلوی اضافه جریان را می‌گیرد.
• مثال: مدارات منبع تغذیه DC برای محافظت در برابر اتصال کوتاه.

۳. مدارهای یک‌بار مصرف

• در وسایلی که تعمیر یا تعویض مدار منطقی نیست، مانند دستگاه‌های پزشکی یک‌بار مصرف، ترک فیوز یک راهکار اقتصادی برای حفاظت است.

۴. مدارات حساس

• برای محافظت از سنسورها یا تراشه‌های حساس به جریان، ترک فیوز به‌عنوان یک نقطه قطع موقت یا دائمی استفاده می‌شود.

۵. بردهای آزمایشی و پروتوتایپ

• در طراحی‌های آزمایشی، ترک فیوز به‌عنوان یک ابزار موقت برای جلوگیری از آسیب قطعات استفاده می‌شود. در صورت بروز مشکل، با تغییر ترک، برد مجدداً قابل استفاده خواهد بود.

مزایا و معایب ترک فیوز

مزایا:

1. هزینه کم: نیازی به قطعات اضافی ندارد.
2. سادگی طراحی: به‌راحتی در طراحی PCB قابل اجراست.
3. واکنش سریع: در برابر اضافه‌جریان به‌سرعت واکنش نشان می‌دهد.

معایب:

1. غیرقابل جایگزینی: پس از قطع شدن، برد نیاز به تعمیر یا تعویض دارد.
2. دقت کمتر: نسبت به فیوزهای استاندارد، ممکن است رفتار غیرخطی داشته باشد.
3. تأثیر گرما: دمای محیط ممکن است روی عملکرد ترک فیوز تأثیر بگذارد.

نکات طراحی ترک فیوز

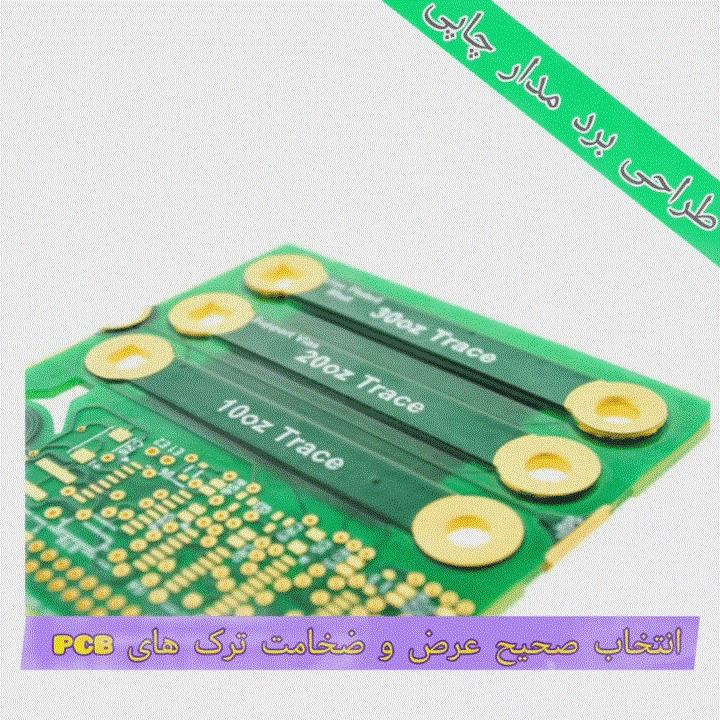

1. انتخاب عرض مناسب:
   • جریان نامی را بر اساس ضخامت مس و عرض ترک محاسبه کنید.
     فرمول تقریبی: I=k⋅W⋅TI = k \cdot W \cdot TI=k⋅W⋅T که III جریان، WWW عرض ترک، TTT ضخامت مس و kkk ضریب هدایت مس است.
2. پوشش محافظ:
   برای جلوگیری از اثرات محیطی (مانند اکسیداسیون)، ترک فیوز را با لاک محافظ یا ماسک پوشش دهید.
3. جایگزینی فیوز استاندارد:
   ترک فیوز را فقط در مواردی که استفاده از فیوز استاندارد ممکن نیست، استفاده کنید.
4. محل مناسب در مدار:
   ترک فیوز باید نزدیک به منبع تغذیه یا ابتدای خط جریان قرار گیرد تا از تمام مدار محافظت کند.

نتیجه‌گیری

ترک فیوز یک روش ساده و اقتصادی برای حفاظت از مدارات الکترونیکی است، به‌ویژه در دستگاه‌های کوچک یا مدارات یک‌بار مصرف. هرچند که دقت و قابلیت جایگزینی آن نسبت به فیوزهای استاندارد کمتر است، اما با طراحی صحیح، می‌تواند به‌عنوان یک جایگزین مناسب در کاربردهای خاص مورد استفاده قرار گیرد.
