انتخاب مقاومت الکتریکی

نکات مهم در انتخاب مقاومت الکتریکی

انتخاب مقاومت الکتریکی مناسب در طراحی مدار، یکی از مراحل اساسی برای اطمینان از عملکرد صحیح و بهینه مدار است. هنگام انتخاب مقاومت، باید ویژگی‌های مختلف آن، مانند مقدار اهم، توان قابل تحمل، دقت، نوع ساخت و شرایط محیطی را در نظر گرفت. در ادامه، مراحل و نکات انتخاب مقاومت الکتریکی شرح داده شده است:

۱. تعیین مقدار اهم مقاومت

• مقدار مقاومت (R) با توجه به نیاز مدار از قانون اهم یا تحلیل مدار مشخص می‌شود.
• نکته:
  اگر مقدار دقیق مورد نیاز در بازار موجود نباشد، می‌توانید مقادیر استاندارد موجود را که نزدیک به مقدار مورد نیاز است، انتخاب کنید.

۲. بررسی توان قابل تحمل (وات)

• مقاومت باید توانایی تحمل میزان توان dissipated مدار را داشته باشد.
• توان مقاومت از رابطه زیر محاسبه می‌شود: P=I2⋅RیاP=V2RP = I^2 \cdot R \quad \text{یا} \quad P = \frac{V^2}{R}P=I2⋅RیاP=RV2​ که در آن PPP توان، III جریان و VVV ولتاژ اعمالی به مقاومت است.
• توان رایج مقاومت‌ها:
  • ۱/۸ وات، ۱/۴ وات، ۱/۲ وات، ۱ وات، ۲ وات و بیشتر.

۳. دقت مقاومت (Tolerance)

• دقت مقاومت مشخص می‌کند که مقدار واقعی مقاومت چه انحرافی از مقدار اسمی دارد.
• کلاس‌های دقت رایج:
  • ±۱% (دقت بالا)، ±۵% (معمولی)، ±۱۰% (ارزان‌تر).
• کاربرد:
  مقاومت‌های دقیق (±۱%) در مدارات حساس و مقاوت‌های ±۵% در کاربردهای عمومی.

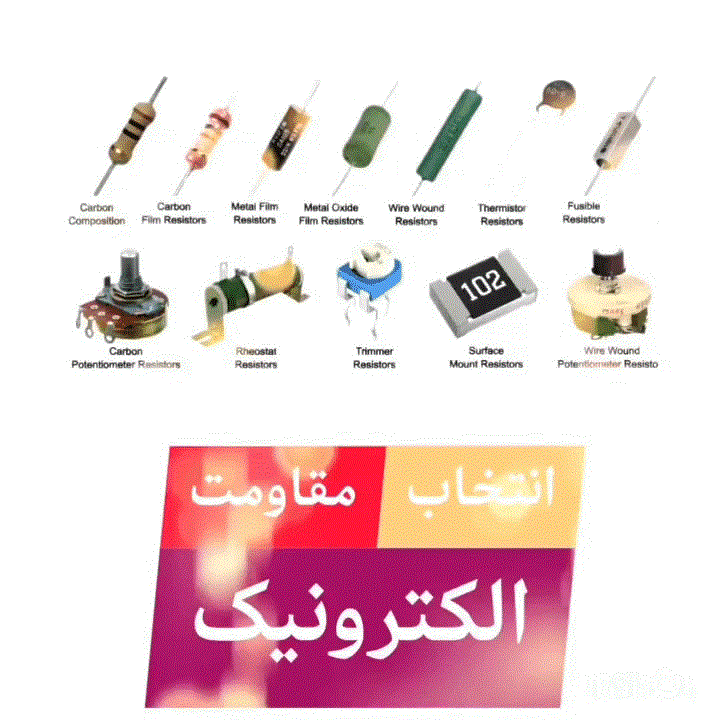

۴. نوع مقاومت

انتخاب نوع مقاومت بستگی به کاربرد و شرایط محیطی دارد:

• فیلم کربنی (Carbon Film):
  برای کاربردهای عمومی، قیمت پایین، پایداری متوسط.
• فیلم فلزی (Metal Film):
  برای مدارات حساس، دقت و پایداری بالا.
• سیمی (Wire Wound):
  توان بالا، مقاومت کم، مناسب برای تحمل جریان زیاد.
• ترکیبی (Carbon Composition):
  مقاومت‌های قدیمی با پایداری کم.
• SMD (سطح نصب):
  برای طراحی‌های مدرن و کم‌حجم.

۵. شرایط محیطی

• مقاومت در برابر دما (Temperature Coefficient):
  برخی مقاومت‌ها در دماهای بالا ناپایدار می‌شوند. مقدار ضریب دمایی (TCR) مقاومت باید متناسب با شرایط کاری انتخاب شود.
  • TCR پایین (ppm/°C): برای مدارات حساس.
• مقاومت در برابر رطوبت:
  در محیط‌های مرطوب، مقاومت‌های دارای روکش محافظ یا نوع SMD مناسب‌تر هستند.

۶. اندازه فیزیکی

• اندازه فیزیکی مقاومت با توان آن متناسب است. مقاومت‌های کوچک‌تر توان کمتری تحمل می‌کنند.
• در طراحی‌های فشرده، مقاومت‌های SMD به دلیل حجم کم ترجیح داده می‌شوند.

۷. توجه به فرکانس (در کاربردهای RF)

• در فرکانس‌های بالا، امپدانس به جای مقاومت اهمی اهمیت دارد.
  مقاومت‌های فیلم فلزی یا سیمی برای کاربردهای فرکانس بالا مناسب‌تر هستند.

۸. هزینه و موجودی بازار

• انتخاب مقاومت باید با توجه به هزینه و موجود بودن در بازار انجام شود.
• مقاومت‌های استاندارد سری E:
  مقادیر مقاومتی استاندارد که در بازار به وفور یافت می‌شوند.

۹. شرایط خاص و ایمنی

• مقاومت‌های فیوزی (Fusible Resistors):
  در مدارات حساس برای محافظت در برابر جریان‌های اضافی.
• مقاومت‌های ضد انفجار:
  در محیط‌های صنعتی یا خطرناک.

۱۰. کاربرد مقاومت

• تقسیم ولتاژ:
  مقاومت‌های دقیق با دقت ±۱%.
• محدود کردن جریان:
  مقاومت با توان بالا.
• فیلترها:
  مقاومت‌های فیلم فلزی یا کربنی.
• مدارات فرکانس بالا:
  مقاومت‌های فیلم فلزی یا SMD.

مثال: انتخاب مقاومت برای یک مدار ساده

فرض کنید در مداری نیاز به محدود کردن جریان به ۲۰ میلی‌آمپر برای یک LED دارید و منبع تغذیه ۱۲ ولت است:

1. محاسبه مقدار مقاومت: R=VI=12−۲۰.۰۲=۵۰۰ ΩR = \frac{V}{I} = \frac{12 – 2}{0.02} = 500 \, \OmegaR=IV​=۰.۰۲۱۲−۲​=۵۰۰Ω (ولتاژ LED فرضاً ۲ ولت است.)
2. محاسبه توان: P=I2⋅R=(0.02)2⋅۵۰۰=۰.۲ واتP = I^2 \cdot R = (0.02)^2 \cdot 500 = 0.2 \, \text{وات}P=I2⋅R=(0.02)2⋅۵۰۰=۰.۲وات یک مقاومت با توان ۱/۴ وات (۰.25W) مناسب است.
3. انتخاب مقاومت موجود:
   از سری E، مقدار نزدیک ۴۷۰Ω یا ۵۱۰Ω انتخاب می‌شود.

نتیجه‌گیری

انتخاب مقاومت نیازمند تحلیل دقیق نیازهای مدار، شرایط محیطی و ویژگی‌های الکتریکی است. با در نظر گرفتن تمام فاکتورها، می‌توانید مقاومت مناسب برای کاربرد خاص خود را انتخاب کنید تا کارایی و پایداری مدار تضمین شود.
