شناخت قطعات الکترونیک

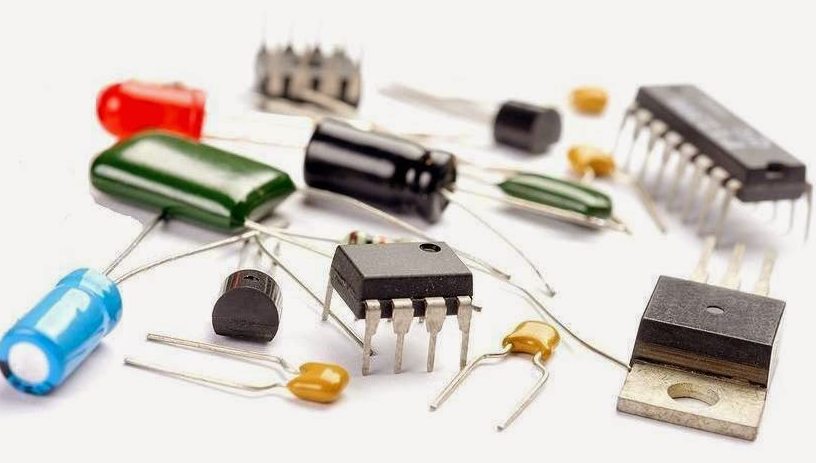

شناخت قطعات الکترونیکی و اهمیت آن

قطعات الکترونیکی اجزای اصلی در مدارهای الکترونیکی هستند که وظیفه کنترل، تقویت، تبدیل یا ذخیره انرژی الکتریکی را بر عهده دارند. این قطعات به دو دسته کلی فعال (Active) و غیرفعال (Passive) تقسیم می‌شوند.

۱. قطعات فعال (Active Components):

قطعات فعال قطعاتی هستند که برای عملکرد خود به منبع تغذیه نیاز دارند و می‌توانند انرژی الکتریکی را تقویت یا کنترل کنند.

الف. دیود (Diode):

عملکرد: عبور جریان در یک جهت (از آند به کاتد).
انواع:
- دیود معمولی، دیود زنر، دیود شاتکی، LED، دیود واریکاپ، و دیود TVS.
کاربردها: یکسو کردن جریان، تنظیم ولتاژ، و حفاظت مدار.

ب. ترانزیستور (Transistor):

عملکرد: تقویت سیگنال، سوئیچینگ.
انواع:
- BJT (دو قطبی)، FET (اثر میدانی)، MOSFET.
کاربردها: تقویت‌کننده‌ها، مدارات دیجیتال، سوئیچ‌ها.

ج. آی‌سی (Integrated Circuit – IC):

عملکرد: مدارات مجتمع با چندین قطعه داخلی.
کاربردها: در پردازنده‌ها، حافظه‌ها، و دستگاه‌های الکترونیکی.

د. منبع تغذیه (Power Supply):

عملکرد: تامین انرژی الکتریکی.
انواع: آداپتورها، باتری‌ها، و منابع تغذیه سوئیچینگ.

۲. قطعات غیرفعال (Passive Components):

قطعات غیرفعال قطعاتی هستند که انرژی الکتریکی را ذخیره، توزیع یا تخلیه می‌کنند اما قابلیت تقویت یا کنترل جریان را ندارند.

الف. مقاومت (Resistor):

عملکرد: محدود کردن جریان، تقسیم ولتاژ.
انواع: مقاومت ثابت، مقاومت متغیر (پتانسیومتر و رئوستا)، مقاومت شنت.
کاربردها: کنترل جریان و ولتاژ.

ب. خازن (Capacitor):

عملکرد: ذخیره انرژی به صورت میدان الکتریکی.
انواع:
- خازن سرامیکی، الکترولیتی، فیلمی، و سوپر خازن.
کاربردها: فیلترینگ، تثبیت ولتاژ، و مدارات نوسان‌ساز.

ج. سلف (Inductor):

عملکرد: ذخیره انرژی به صورت میدان مغناطیسی.
انواع: سلف هسته هوا، سلف هسته آهن.
کاربردها: فیلترهای فرکانس، مدارات تنظیم.

د. دیود نوری (LED):

عملکرد: تبدیل انرژی الکتریکی به نور.
کاربردها: روشنایی، نمایشگرها، نشانگرها.

۳. قطعات حفاظتی:

الف. فیوز (Fuse):

عملکرد: قطع مدار در صورت عبور جریان اضافی.
کاربردها: حفاظت در برابر جریان بالا.

ب. دیود TVS:

عملکرد: حفاظت مدار در برابر ولتاژهای گذرا.
کاربردها: حفاظت از مدارهای حساس.

ج. وریستور (Varistor):

عملکرد: حفاظت در برابر ولتاژهای ناگهانی.
کاربردها: محافظت از منابع تغذیه و تجهیزات مخابراتی.

۴. قطعات تبدیل انرژی:

الف. ترانسفورماتور (Transformer):

عملکرد: تغییر سطح ولتاژ یا جریان.
کاربردها: منابع تغذیه AC/DC، مدارات انتقال انرژی.

ب. موتورهای الکتریکی:

عملکرد: تبدیل انرژی الکتریکی به مکانیکی.
کاربردها: در دستگاه‌های خانگی و صنعتی.

ج. ژنراتورها:

عملکرد: تبدیل انرژی مکانیکی به الکتریکی.
کاربردها: تولید برق.

۵. قطعات سنسور (Sensors):

الف. سنسورهای دما:

انواع: ترمیستور، ترموکوپل.
کاربردها: اندازه‌گیری و کنترل دما.

ب. سنسورهای نور:

انواع: فتودیود، فتوسل.
کاربردها: تشخیص نور در دستگاه‌های الکترونیکی.

ج. سنسورهای فشار:

عملکرد: اندازه‌گیری فشار.
کاربردها: در صنایع پزشکی و خودروسازی.

د. سنسورهای حرکت:

انواع: PIR، شتاب‌سنج.
کاربردها: در امنیت و ردیابی.

۶. قطعات نمایشگر:

الف. LCD (Liquid Crystal Display):

عملکرد: نمایش داده‌ها با مصرف توان کم.
کاربردها: ساعت‌ها، ماشین‌حساب‌ها، و نمایشگرهای صنعتی.

ب. نمایشگرهای LED:

عملکرد: استفاده از دیودهای نوری برای نمایش.
کاربردها: تابلوهای تبلیغاتی، تلویزیون‌ها.

ج. نمایشگرهای OLED:

عملکرد: نمایش داده با کیفیت بالا و مصرف انرژی کمتر.
کاربردها: گوشی‌های هوشمند، تلویزیون‌های مدرن.

نکات مهم در شناخت و استفاده از قطعات الکترونیکی:

مشخصات فنی: مطالعه دیتاشیت قطعات برای آشنایی با ولتاژ، جریان، و توان مورد نیاز.
سازگاری: اطمینان از هماهنگی قطعات در مدار.
آموزش و تجربه: آشنایی عملی با لحیم‌کاری و تست قطعات.
ابزارهای کمکی: استفاده از مولتی‌متر، اسیلوسکوپ و دیگر تجهیزات برای تست و عیب‌یابی.

جمع‌بندی:

شناخت قطعات الکترونیکی پایه و اساس طراحی و تحلیل مدارات الکترونیکی است. با درک عملکرد و کاربرد هر قطعه، می‌توان مدارات ساده و پیچیده‌ای ساخت و دستگاه‌های الکترونیکی را بهینه‌سازی کرد. از قطعات غیرفعال مانند مقاومت و خازن تا قطعات پیشرفته مانند آی‌سی‌ها و سنسورها، هر یک نقش حیاتی در سیستم‌های مدرن دارند.
