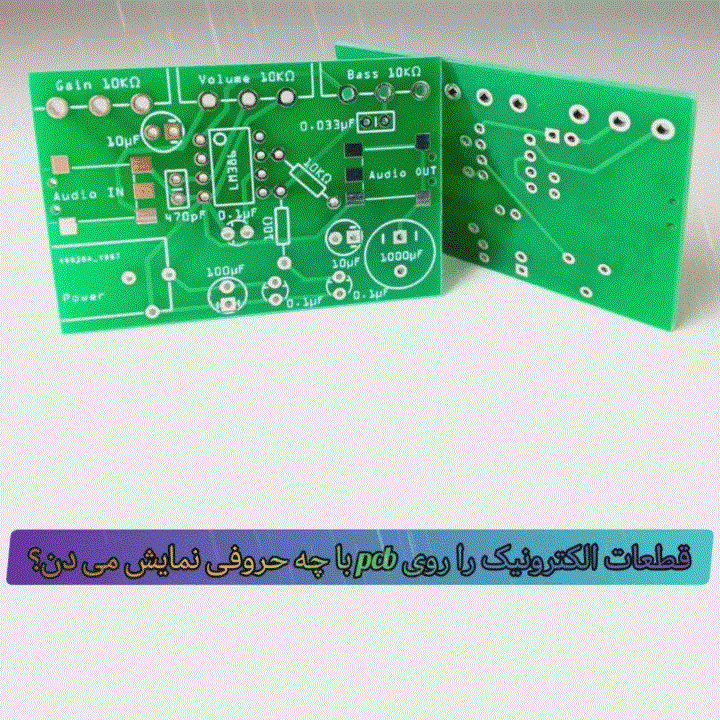

قطعات الکترونیک را روی PCB با چه حرفی نشان می دهند؟
در طراحی PCB (برد مدار چاپی)، قطعات الکترونیکی با حروف خاصی نشان داده میشوند که نوع و ماهیت قطعه را مشخص میکند. این حروف، معمولاً بخشی از شماره مرجع قطعه هستند و در نقشههای شماتیک و PCB به کار میروند. این استانداردها در طراحیهای حرفهای و صنعتی رعایت میشوند تا شناسایی و جایگذاری قطعات آسانتر باشد.
لیست پرکاربردترین حروف برای قطعات الکترونیکی:
| حرف | نوع قطعه | توضیح |
|---|---|---|
| R | مقاومت (Resistor) | مقاومتهای معمولی یا تریمر. |
| C | خازن (Capacitor) | خازنهای الکترولیتی، سرامیکی یا پلیاستر. |
| L | سلف (Inductor) | سلف یا کویل. |
| D | دیود (Diode) | شامل دیودهای معمولی، شاتکی، زینر و LED. |
| Q | ترانزیستور (Transistor) | ترانزیستورهای BJT، MOSFET و … |
| U | آیسی (IC) | مدارهای مجتمع و تراشهها. |
| J | کانکتور (Connector/Jack) | کانکتورها یا سوکتهای ارتباطی. |
| K | رله (Relay) | قطعات رله. |
| F | فیوز (Fuse) | برای محافظت در برابر اضافه جریان. |
| T | ترانسفورماتور (Transformer) | انواع ترانسفورماتور. |
| SW | سوئیچ (Switch) | کلیدها و سوئیچهای دستی یا مکانیکی. |
| Z | وریستور یا زینر (Varistor/Zener) | معمولاً برای حفاظت در برابر نوسانات ولتاژ. |
| X | کریستال (Crystal) | نوسانساز کریستالی. |
| Y | اسیلاتور یا فیلتر (Oscillator) | اسیلاتورهای کریستالی یا فیلترهای خاص. |
| P | پتانسیومتر (Potentiometer) | مقاومت متغیر یا ولوم. |
| M | موتور (Motor) | موتورهای الکتریکی. |
| TP | نقطه تست (Test Point) | نقاطی برای اندازهگیری در مدار. |
| LED | دیود نوری (Light Emitting Diode) | دیودهای نوری برای نمایش. |
| B | باتری (Battery) | باتری یا منبع تغذیه. |
نکات مهم:
- شمارهگذاری:
- هر قطعه با شمارهای همراه است. به عنوان مثال، R1، R2 برای مقاومتها، C1، C2 برای خازنها، و U1، U2 برای آیسیها.
- استانداردهای بینالمللی:
- استفاده از این حروف در طراحی PCB مطابق با استانداردهای ANSI و IEC است.
- خوانایی:
- این کدها به تکنسینها و مهندسان کمک میکنند تا به سرعت قطعات را روی برد شناسایی کرده و جایگذاری یا تعمیر کنند.
چرا این حروف اهمیت دارند؟
- سهولت در طراحی و تولید: شناسایی نوع قطعات در هنگام مونتاژ یا طراحی.
- تعمیر و نگهداری آسانتر: تکنسینها به راحتی قطعات خراب را پیدا و تعویض میکنند.
- سازگاری جهانی: در طراحیهای مختلف از این استاندارد استفاده میشود.
نتیجهگیری: استفاده از این حروف در طراحی PCB به سازماندهی، شناسایی سریع قطعات و استانداردسازی در تولید کمک میکند.
