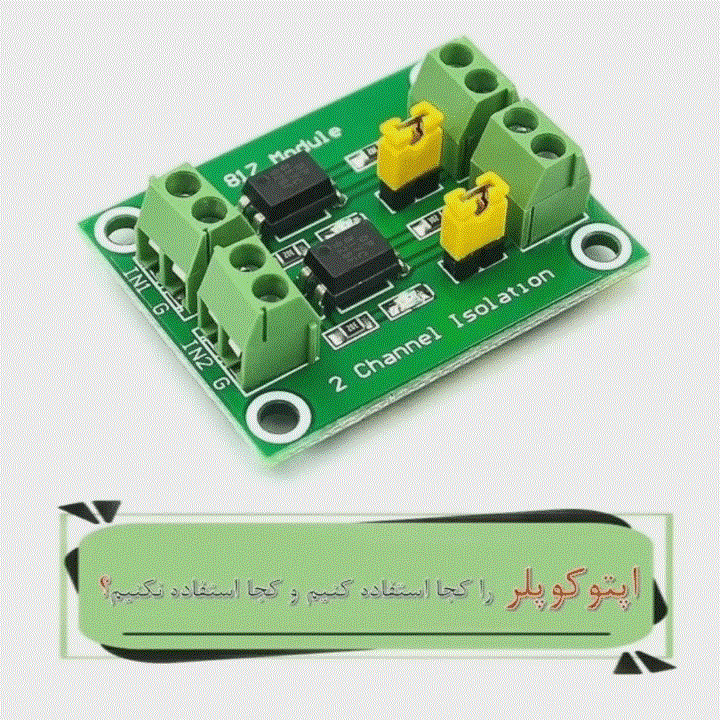

اپتوکوپلر را کجا استفاده کنیم و کجا استفاده نکنیم؟
اپتوکوپلر (Optocoupler) یا ایزولاتور نوری یک قطعه الکترونیکی است که برای ایزولاسیون سیگنالهای الکتریکی در سیستمهای مختلف استفاده میشود. این قطعه معمولاً از یک LED و یک فتوترانزیستور یا فتو دیود تشکیل شده است که از طریق نور سیگنالها را منتقل میکنند و به این ترتیب از اتصال مستقیم بین دو بخش جداگانه سیستم جلوگیری میکنند.
کجا از اپتوکوپلر استفاده کنیم؟
ایزولاسیون بین بخشهای مختلف مدار:
- اپتوکوپلرها در مدارهایی که به ایزولاسیون الکتریکی بین دو بخش مختلف نیاز دارند، استفاده میشوند. این ایزولاسیون برای جلوگیری از انتقال ولتاژ بالا، نویز، یا تداخل از یک بخش به بخش دیگر اهمیت دارد.
- به عنوان مثال، درایورهای موتورهای DC، آمپلیفایرهای قدرت، رگلاتورهای سوئیچینگ و مدارهای قدرت.
حفاظت از مدارهای حساس:
- اپتوکوپلرها به عنوان یک لایه حفاظتی در برابر نوسانات ولتاژ یا اختلالات الکترومغناطیسی (EMI) عمل میکنند. آنها از بخشهای حساس مانند میکروکنترلرها، پردازندهها یا ورودیهای دیجیتال محافظت میکنند.
- برای کنترل رلهها یا ارتباط با مدارهای با ولتاژ بالا که نیاز به ایزولاسیون دارند، به طور معمول از اپتوکوپلر استفاده میشود.
ارتباط بین مدارهای با ولتاژ مختلف:
- در سیستمهایی که به ارتباط بین بخشهای با ولتاژ متفاوت نیاز دارند، مانند ارتباط بین یک مدار دیجیتال (مثلاً میکروکنترلر) و یک مدار آنالوگ با ولتاژ بالا یا سیستمهای صنعتی.
- برای مثال، در سیستمهای ارتباطی صنعتی، مدارهای اندازهگیری و سیستمهای کنترل از راه دور، از اپتوکوپلر برای ارسال سیگنال از یک مدار به مدار دیگر با ایزولاسیون کامل استفاده میشود.
ایزولاسیون در ورودیهای کنترل:
- برای جلوگیری از عبور سیگنالهای ناخواسته و نویز از ورودیها به مدارهای حساس، اپتوکوپلر در ورودیهای کنترل استفاده میشود.
- در ورودیهای دیجیتال میکروکنترلرها و سیستمهای مانیتورینگ برای جلوگیری از تداخل سیگنالها و خراب شدن سیستم، میتوان از اپتوکوپلر بهره برد.
برای انتقال سیگنالهای آنالوگ به دیجیتال (یا بالعکس):
- در سیستمهایی که نیاز به تبدیل سیگنال آنالوگ به دیجیتال یا بالعکس دارند، اپتوکوپلر به عنوان یک روش ایزولاسیون و انتقال امن سیگنالها استفاده میشود.
کجا از اپتوکوپلر استفاده نکنیم؟
سیستمهای با نیاز به سرعت بالای سیگنال:
- اپتوکوپلرها معمولاً تاخیر زمانی دارند و به همین دلیل برای انتقال سیگنالهای با فرکانس بالا یا سیستمهای با سرعت بالا مانند سیستمهای دیجیتال سریع یا پردازش دادههای زمان واقعی مناسب نیستند.
- اگر سیستم شما به سیگنالهای با فرکانس بالاتر از چند مگاهرتز نیاز دارد، ممکن است از نظر عملکرد با مشکل مواجه شوید.
سیستمهایی که نیاز به عملکرد خطی دقیق دارند:
- اپتوکوپلرها معمولاً خطی بودن کاملی در انتقال سیگنالها ندارند و ممکن است دقت کمتری در انتقال سیگنال آنالوگ یا سیگنالهای حساس به دقت داشته باشند.
- برای مدارهایی که نیاز به خطی بودن سیگنال دارند، مانند تقویتکنندههای دقیق آنالوگ یا مدارهای فیدبک آنالوگ، بهتر است از ترانسفورماتورها یا مدارهای ایزولاتور آنالوگ استفاده کنید.
مدارهایی که نیاز به توان بالا دارند:
- اپتوکوپلرها برای انتقال سیگنالهای کمقدرت مناسب هستند و نمیتوانند در مدارهایی که نیاز به انتقال توان بالا دارند استفاده شوند.
- برای سیستمهای قدرت یا مدارهای با جریانهای بالا، اپتوکوپلر نمیتواند جایگزین مناسبی برای قطعاتی چون ترانسفورماتورهای قدرت یا رلهها باشد.
سیستمهایی که نیاز به ایزولاسیون دائم دارند:
- اگر نیاز به ایزولاسیون دائم و با توان بالا باشد، قطعاتی مانند ترانسفورماتورها یا رلهها برای این منظور مناسبتر هستند، زیرا اپتوکوپلرها محدودیتهایی در توان ایزولاسیون دارند.
مدارهایی که نیاز به ولتاژ معکوس بالایی دارند:
- اپتوکوپلرها دارای ولتاژ شکست پایین هستند و ممکن است در برابر ولتاژ معکوس بالا دچار خرابی شوند. به همین دلیل در مدارهایی که به ولتاژ معکوس بالا نیاز دارند، باید از قطعات دیگر استفاده کرد.
جمعبندی:
- استفاده کنید: در سیستمهایی که نیاز به ایزولاسیون الکتریکی دارند، مانند سیستمهای صنعتی، رلهها، یا مدارهای دیجیتال که با مدارهای آنالوگ با ولتاژ بالا ارتباط دارند.
- استفاده نکنید: در سیستمهایی با فرکانسهای بالا، نیاز به دقت بالای سیگنال، توان بالا یا ولتاژ معکوس بالا، که در این موارد قطعات دیگری مانند ترانسفورماتورها یا رلهها ممکن است بهتر عمل کنند.
