مفاهیم انتخاب هیت سینک

هیت سینک (Heat Sink) وسیله‌ای برای دفع گرما از قطعات الکترونیکی است که حرارت زیادی تولید می‌کنند، مانند ترانزیستورها، رگولاتورها، و پردازنده‌ها. انتخاب هیت سینک مناسب یکی از مراحل مهم در طراحی سیستم‌های الکترونیکی است، زیرا دفع ناکافی گرما می‌تواند باعث آسیب به قطعات یا کاهش عمر آن‌ها شود.

عوامل کلیدی در انتخاب هیت سینک

۱. توان حرارتی قطعه (Thermal Power Dissipation):

• مقدار گرمایی که قطعه تولید می‌کند، باید محاسبه شود. این توان با استفاده از فرمول زیر قابل محاسبه است: Pthermal=Vdrop×IP_{thermal} = V_{drop} \times IPthermal​=Vdrop​×I که در آن VdropV_{drop}Vdrop​ افت ولتاژ در قطعه و III جریان عبوری است.

۲. مقاومت حرارتی (Thermal Resistance):

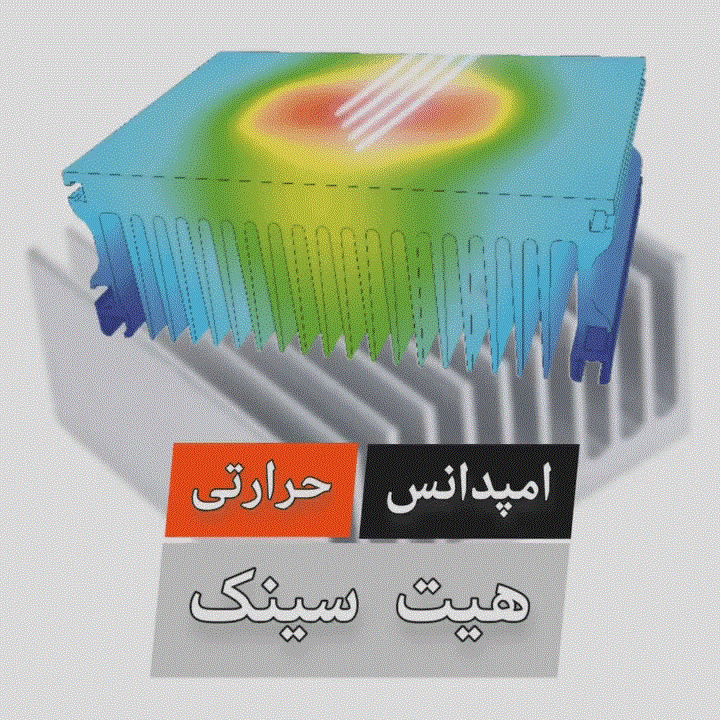

• مقاومت حرارتی هیت سینک (RthR_{th}Rth​) یکی از مهم‌ترین پارامترها است. این مقدار بیانگر توانایی هیت سینک در انتقال گرما از قطعه به محیط است و معمولاً با واحد °C/W مشخص می‌شود.
• مقاومت حرارتی کل سیستم باید کمتر از مقدار قابل‌تحمل برای قطعه باشد: Rth(total)=Rth(junction−to−case)+Rth(case−to−sink)+Rth(sink−to−ambient)R_{th(total)} = R_{th(junction-to-case)} + R_{th(case-to-sink)} + R_{th(sink-to-ambient)}Rth(total)​=Rth(junction−to−case)​+Rth(case−to−sink)​+Rth(sink−to−ambient)​ که شامل:
  • مقاومت حرارتی اتصال به کیس (Rth(junction−to−case)R_{th(junction-to-case)}Rth(junction−to−case)​).
  • مقاومت حرارتی بین کیس و هیت سینک (Rth(case−to−sink)R_{th(case-to-sink)}Rth(case−to−sink)​).
  • مقاومت حرارتی هیت سینک تا محیط (Rth(sink−to−ambient)R_{th(sink-to-ambient)}Rth(sink−to−ambient)​).

۳. نوع خنک‌سازی (Cooling Type):

• خنک‌سازی طبیعی (Passive Cooling): مناسب برای توان‌های پایین و محیط‌های کم‌نویز.

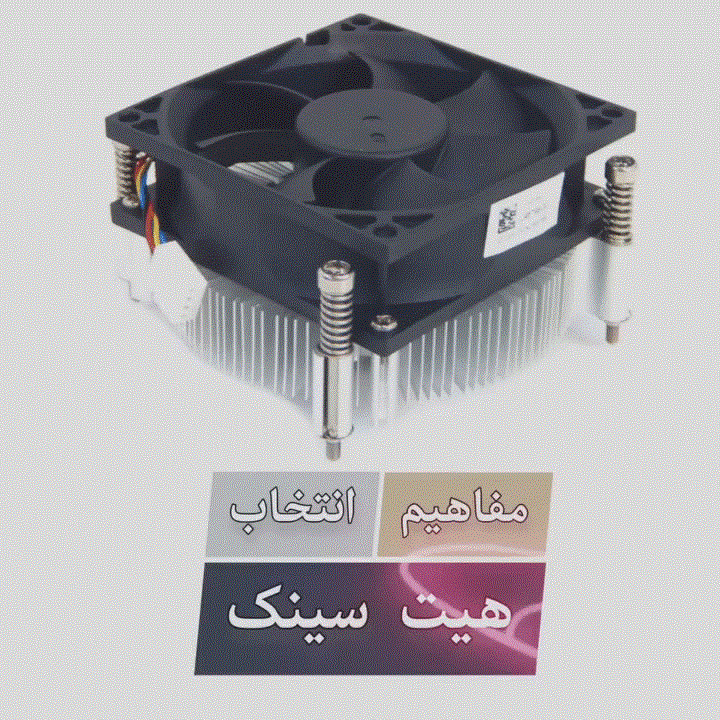

• خنک‌سازی فعال (Active Cooling): با استفاده از فن برای توان‌های بالاتر.

۴. جنس هیت سینک:

• جنس هیت سینک تأثیر زیادی بر توانایی دفع گرما دارد. مواد رایج:
  • آلومینیوم: سبک، ارزان، و رسانایی حرارتی خوب.
  • مس: رسانایی حرارتی بسیار بالا، ولی سنگین‌تر و گران‌تر.

۵. شکل و طراحی هیت سینک:

• طراحی پره‌های هیت سینک باید به گونه‌ای باشد که انتقال گرما به محیط بهینه شود. پره‌های باریک‌تر و بلندتر معمولاً عملکرد بهتری در خنک‌سازی دارند.

۶. شرایط محیطی:

• دما و جریان هوا: هیت سینک باید توانایی خنک‌سازی را در بدترین شرایط محیطی (مانند دمای بالا و هوای راکد) داشته باشد.

۷. اتصالات حرارتی:

• استفاده از چسب حرارتی، پد حرارتی یا خمیر سیلیکون حرارتی برای کاهش مقاومت حرارتی بین قطعه و هیت سینک ضروری است.

محاسبات دما و انتخاب هیت سینک

محاسبه دمای اتصال:

دمای اتصال قطعه (TjunctionT_{junction}Tjunction​) باید از دمای قابل‌تحمل آن کمتر باشد:Tjunction=Tambient+Pthermal×Rth(total)T_{junction} = T_{ambient} + P_{thermal} \times R_{th(total)}Tjunction​=Tambient​+Pthermal​×Rth(total)​

که:

• TambientT_{ambient}Tambient​: دمای محیط.
• PthermalP_{thermal}Pthermal​: توان حرارتی تولید شده.
• Rth(total)R_{th(total)}Rth(total)​: مقاومت حرارتی کل.

تعیین مقاومت حرارتی مورد نیاز:

مقاومت حرارتی هیت سینک می‌تواند از رابطه زیر به دست آید:Rth(sink−to−ambient)=Tmax−TambientPthermal−Rth(junction−to−case)−Rth(case−to−sink)R_{th(sink-to-ambient)} = \frac{T_{max} – T_{ambient}}{P_{thermal}} – R_{th(junction-to-case)} – R_{th(case-to-sink)}Rth(sink−to−ambient)​=Pthermal​Tmax​−Tambient​​−Rth(junction−to−case)​−Rth(case−to−sink)​

که:

• TmaxT_{max}Tmax​: حداکثر دمای مجاز اتصال.
• TambientT_{ambient}Tambient​: دمای محیط.

کاربردها و طراحی هیت سینک

1. منابع تغذیه سوئیچینگ:
   • درایو MOSFETها یا IGBTها که تلفات توان بالایی دارند.
2. مدارات پردازشی:
   • خنک‌سازی پردازنده‌ها (CPU) و GPUها.
3. مدارات توان بالا:
   • رگولاتورهای خطی و ترانزیستورهای قدرت.
4. مدارات LED پرتوان:
   • جلوگیری از داغ شدن بیش از حد LEDها.

مزایا و معایب انواع هیت سینک

مزایا:

• کاهش دمای قطعه و افزایش عمر.
• بهبود عملکرد سیستم.
• جلوگیری از آسیب ناشی از گرما.

معایب:

• هزینه بالاتر برای مواد بهتر.
• فضای بیشتر در طراحی PCB.

نکات پایانی:

• انتخاب هیت سینک مناسب نیازمند توجه به توان حرارتی قطعه، شرایط محیطی، و مقاومت حرارتی کل است.
• طراحی صحیح می‌تواند از هزینه‌های تعمیر و جایگزینی قطعات جلوگیری کند و عمر مدار را به‌طور چشمگیری افزایش دهد.
