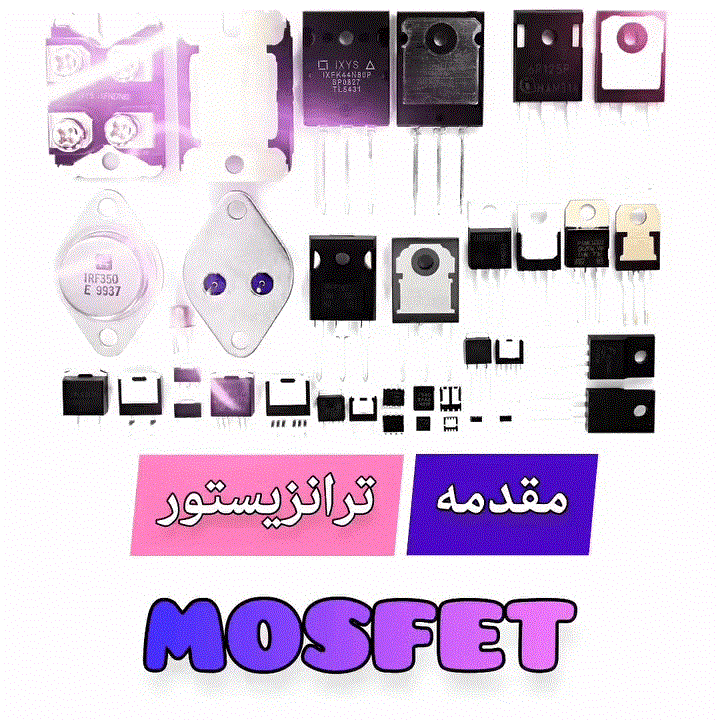

مقدمه ترانزیستور MOSFET

ترانزیستور MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) یکی از پرکاربردترین قطعات در الکترونیک قدرت، دیجیتال، و آنالوگ است. این ترانزیستور به دلیل سرعت بالا، بازده انرژی مطلوب، و قابلیت کار در ولتاژها و جریان‌های مختلف، نقش مهمی در طراحی مدارات مدرن ایفا می‌کند.

ساختار MOSFET

MOSFET یک نوع ترانزیستور اثر میدان (FET) است که از یک لایه نازک اکسید فلزی برای جداسازی گیت (Gate) از کانال جریان بین درین (Drain) و سورس (Source) استفاده می‌کند.

اجزای اصلی MOSFET:

1. گیت (Gate): الکترود کنترلی است که با اعمال ولتاژ، کانال جریان را باز یا بسته می‌کند.
2. سورس (Source): پایه‌ای که الکترون‌ها یا حفره‌ها از آن وارد کانال می‌شوند.
3. درین (Drain): پایه‌ای که الکترون‌ها یا حفره‌ها به آن منتقل می‌شوند.
4. کانال (Channel): مسیری که جریان بین سورس و درین از طریق آن عبور می‌کند. کانال می‌تواند از نوع n یا p باشد.

اصل عملکرد MOSFET

MOSFET با اعمال ولتاژ به گیت کار می‌کند. این ولتاژ میدان الکتریکی ایجاد می‌کند که کانال رسانا را بین سورس و درین باز یا بسته می‌کند:

• MOSFET نوع N (N-Channel): وقتی ولتاژ گیت مثبت باشد، الکترون‌ها جذب کانال می‌شوند و جریان عبور می‌کند.
• MOSFET نوع P (P-Channel): وقتی ولتاژ گیت منفی باشد، حفره‌ها جذب کانال می‌شوند و جریان عبور می‌کند.

انواع MOSFET

1. Depletion Mode (حالت تخلیه): کانال به طور ذاتی باز است و با اعمال ولتاژ مناسب به گیت، می‌توان آن را مسدود کرد.
2. Enhancement Mode (حالت تقویتی): کانال به طور ذاتی بسته است و با اعمال ولتاژ به گیت، کانال رسانا ایجاد می‌شود. این نوع رایج‌ترین MOSFET در مدارات است.

ویژگی‌های MOSFET

• مقاومت کم در حالت روشن (R_{\text{DS(on)}):** مقاومت کانال در حالت روشن بسیار کم است، که تلفات توان را کاهش می‌دهد.
• سرعت سوئیچینگ بالا: به دلیل ظرفیت گیت کوچک، MOSFET‌ها به‌سرعت بین حالت‌های روشن و خاموش تغییر می‌کنند.
• کنترل توسط ولتاژ: برخلاف ترانزیستورهای BJT که با جریان کنترل می‌شوند، MOSFET‌ها تنها به ولتاژ نیاز دارند.
• بازده بالا در توان: مناسب برای کاربردهای قدرت مانند منابع تغذیه سوئیچینگ و درایورهای موتور.

مزایا و معایب MOSFET

مزایا:

1. سرعت سوئیچینگ بالا.
2. مصرف توان کم در حالت استاتیک.
3. مقاومت کم در حالت روشن.
4. مناسب برای مدارات دیجیتال و آنالوگ.

معایب:

1. حساسیت به الکتریسیته ساکن (ESD).
2. افت ولتاژ محدود در کاربردهای ولتاژ بالا.
3. هزینه بالاتر نسبت به BJT در برخی کاربردها.

کاربردهای MOSFET

1. منابع تغذیه سوئیچینگ (SMPS): به دلیل بازده بالا و سرعت سوئیچینگ، MOSFET‌ها در مدارهای مبدل‌های ولتاژ استفاده می‌شوند.
2. مدارات دیجیتال: به‌ویژه در CMOSها، که از جفت MOSFET‌های نوع N و P استفاده می‌کنند.
3. درایورهای موتور: برای کنترل موتورهای DC و استپ موتور.
4. تقویت‌کننده‌ها: در مدارات آنالوگ به عنوان تقویت‌کننده سیگنال.
5. مدارات RF: در مدارات فرکانس بالا به دلیل ظرفیت خازنی کم و سرعت بالا.

نتیجه‌گیری

ترانزیستور MOSFET یکی از اجزای حیاتی در الکترونیک مدرن است که به دلیل سرعت بالا، بازده انرژی مناسب، و کنترل ولتاژی، در طیف وسیعی از کاربردهای دیجیتال و آنالوگ به کار می‌رود. درک ویژگی‌ها و نحوه عملکرد این قطعه برای طراحی مدارات بهینه و مؤثر بسیار ضروری است.
