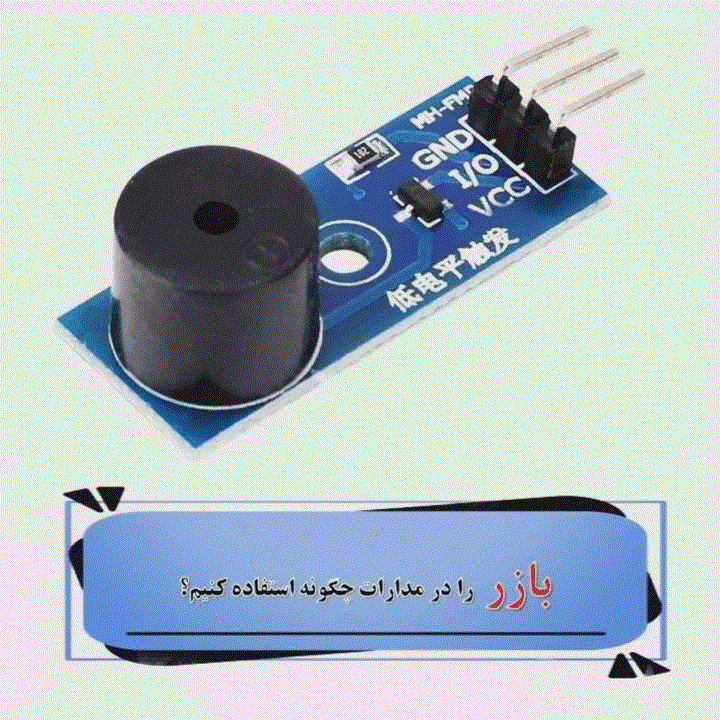

بازر را در مدارات چگونه استفاده کنیم؟

بازر (Buzzer) یک قطعه الکترونیکی است که برای تولید صدای هشدار یا آلارم در مدارات مختلف استفاده می‌شود. این قطعه معمولاً برای ایجاد هشدارهای صوتی در دستگاه‌های الکترونیکی و سیستم‌های هشدار استفاده می‌شود. بازرها به دو نوع پسیو و اکتیو تقسیم می‌شوند که در ادامه به کاربرد هر کدام و نحوه استفاده از آن‌ها پرداخته می‌شود.

۱. انواع بازرها:

بازر اکتیو (Active Buzzer):

• عملکرد: این نوع بازر دارای یک مدار داخلی است که به محض اعمال ولتاژ به آن، صدای ثابت یا متناوب تولید می‌کند.
• ویژگی‌ها: فقط نیاز به ولتاژ DC مناسب دارد و به طور خودکار صدای خود را تولید می‌کند.
• کاربرد: در مدارهایی که نیاز به صدای هشدار در فرکانس‌های ثابت دارند، مانند ساعت‌های هشدار، دستگاه‌های اعلام خطر یا مدارات ساده.
• اتصال: به سادگی می‌توان آن را به یک منبع تغذیه وصل کرد (مانند باتری یا منبع تغذیه DC).

بازر پسیو (Passive Buzzer):

• عملکرد: این نوع بازر هیچ مدار داخلی برای تولید صدا ندارد و برای تولید صدا نیاز به یک سیگنال پالس یا فرکانس خاص دارد.
• ویژگی‌ها: به سیگنال‌های AC (مانند موج‌های مربعی) نیاز دارد که معمولاً از یک میکروکنترلر یا مولد فرکانس تولید می‌شود.
• کاربرد: در مدارهایی که صدای هشدار متغیر یا در فرکانس‌های خاص نیاز دارند، مانند سیستم‌های ارتباطی یا پروژه‌هایی که نیاز به تولید صدای خاص در زمان‌های خاص دارند.
• اتصال: به یک مدار الکترونیکی برای تولید سیگنال لازم وصل می‌شود.

۲. کاربردهای بازر در مدارات:

الف) هشدار صوتی:

• سیستم‌های امنیتی: در سیستم‌های هشدار، مانند دزدگیرها و سیستم‌های اعلام حریق، برای تولید صدای آلارم یا هشدار از بازر استفاده می‌شود.
• دستگاه‌های مصرفی: مانند تایمرها، سیستم‌های کنترل دما یا دستگاه‌های خانگی که نیاز به اطلاع رسانی صوتی دارند.

ب) هشدار و اعلان وضعیت:

• در مدارهایی که نیاز به اعلان وضعیت خاصی دارند، مانند مدارهایی که در آن‌ها باید به کاربر اطلاع داده شود که شرایط خاصی رخ داده است (مثلاً دستگاه روشن است، یا یک وضعیت بحرانی وجود دارد).

ج) عملکرد تایمری:

• در برخی از مدارها که بر اساس زمان کار می‌کنند، مانند ساعت‌های دیجیتال یا مدارهای کنترل زمانی، می‌توان از بازر برای هشدار پایان زمان استفاده کرد.

۳. نحوه استفاده از بازر در مدار:

الف) اتصال بازر اکتیو به مدار:

1. انتخاب ولتاژ مناسب: بسته به مدل بازر، باید ولتاژ DC مناسب را انتخاب کنید (مثلاً 5V یا 12V).
2. اتصال مستقیم: برای اتصال بازر اکتیو به مدار، کافی است پایه مثبت (Vcc) آن را به منبع تغذیه و پایه منفی (GND) آن را به زمین مدار وصل کنید.
3. کنترل: در بسیاری از مدارات، می‌توانید بازر را به یک میکروکنترلر (مثل Arduino یا Raspberry Pi) متصل کرده و با استفاده از دستورات نرم‌افزاری، بازر را فعال کنید.

ب) اتصال بازر پسیو به مدار:

1. تولید سیگنال پالس: از یک منبع سیگنال، مانند میکروکنترلر، برای ایجاد سیگنال پالس استفاده می‌شود. می‌توانید از پالس مربعی (Square Wave) با فرکانس معین استفاده کنید تا بازر شروع به تولید صدا کند.
2. اتصال به مدار: یکی از پایه‌های بازر به زمین (GND) و دیگری به پایه خروجی میکروکنترلر یا مدار تولید کننده پالس متصل می‌شود.
3. کنترل صدا: با تغییر فرکانس پالس‌ها، می‌توانید صدای تولید شده توسط بازر را تغییر دهید (مثلاً برای تولید صدای بلندتر یا ملایم‌تر).

ج) استفاده از ترانزیستور برای کنترل بازر پسیو:

• در بسیاری از مدارها، برای کنترل بازر پسیو به یک ترانزیستور نیاز است. در این صورت، یک سیگنال دیجیتال از میکروکنترلر به پایه ترانزیستور اعمال می‌شود، که در نتیجه جریان مناسب به بازر منتقل می‌شود.

۴. نکات مهم در استفاده از بازر:

• مقاومت: در صورتی که بازر پسیو به مدار وصل شود، ممکن است نیاز به مقاومت محدودکننده برای کنترل میزان جریان عبوری از آن باشد.
• فرکانس مناسب: برای بازر پسیو، باید فرکانس سیگنال تولیدی دقیقاً تنظیم شود تا صدای مورد نظر تولید گردد.
• کاهش نویز: در برخی از مدارها، ممکن است نیاز باشد که از خازن‌ها یا دیودها برای کاهش نویز یا ایجاد شرایط مطلوب استفاده شود.

مثال ساده برای استفاده از بازر اکتیو با میکروکنترلر (Arduino):

cppCopy codeint buzzerPin = 9; // پین مربوط به بازر

void setup() {
  pinMode(buzzerPin, OUTPUT);  // تنظیم پین به عنوان خروجی
}

void loop() {
  digitalWrite(buzzerPin, HIGH);  // فعال کردن بازر (صدا)
  delay(1000);                    // یک ثانیه توقف
  digitalWrite(buzzerPin, LOW);   // غیرفعال کردن بازر (خاموش)
  delay(1000);                    // یک ثانیه توقف
}

این کد بازر را در یک دوره زمانی ۱ ثانیه‌ای روشن و خاموش می‌کند.

جمع‌بندی:

بازرها برای تولید صدا در مدارات الکترونیکی استفاده می‌شوند و می‌توانند برای ایجاد هشدارهای صوتی یا اعلان وضعیت در دستگاه‌های مختلف به کار روند. بازرهای اکتیو به سادگی به منبع تغذیه متصل می‌شوند، در حالی که بازرهای پسیو برای تولید صدا به یک سیگنال پالس نیاز دارند.
