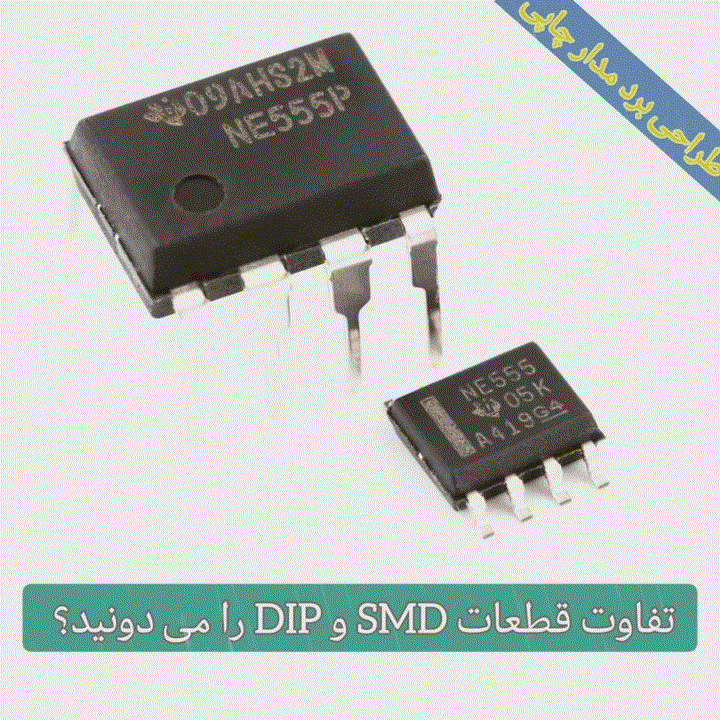

تفاوت قطعات DIP و SMD

قطعات DIP (Dual In-line Package) و قطعات SMD (Surface-Mount Device) دو نوع مختلف از قطعات الکترونیکی هستند که در فرآیند طراحی و ساخت مدارهای چاپی (PCB) استفاده می‌شوند. تفاوت‌های اصلی بین این دو نوع قطعه به مواردی مانند روش نصب، اندازه، و نوع استفاده در مدارها مربوط می‌شود. در ادامه، تفاوت‌های اصلی این دو نوع قطعه را توضیح می‌دهیم:

۱. روش نصب (Mounting Method):

• DIP (Dual In-line Package):
  • قطعات DIP دارای پایه‌هایی هستند که به‌صورت عمودی از دو طرف قطعه به بیرون آمده‌اند. این پایه‌ها از سوراخ‌های برد مدار چاپی عبور کرده و در طرف دیگر لحیم می‌شوند.
  • نصب قطعات DIP به‌صورت through-hole (حفره‌ای) انجام می‌شود، که به معنای عبور پایه‌ها از سوراخ‌ها و لحیم‌کاری آن‌ها از دو طرف برد است.
• SMD (Surface-Mount Device):
  • قطعات SMD به‌طور مستقیم روی سطح برد مدار چاپی نصب می‌شوند. این قطعات فاقد پایه‌های عمودی هستند و دارای پایه‌های مسطح و چسبناک در دو طرف خود هستند که مستقیماً روی سطح برد لحیم می‌شوند.
  • نصب قطعات SMD به‌صورت surface-mount است، یعنی هیچ سوراخی در برد وجود ندارد و لحیم‌کاری تنها در سطح برد انجام می‌شود.

۲. اندازه و فضای اشغال‌شده:

• DIP:
  • قطعات DIP معمولاً بزرگ‌تر هستند و فضای بیشتری روی برد مدار چاپی اشغال می‌کنند. این قطعات به دلیل پایه‌های عمودی نیاز به فضای بیشتری برای نصب دارند.
  • اندازه و حجم بزرگتر باعث می‌شود که در طراحی‌های کوچک یا مدارهای با تراکم بالای قطعات مناسب نباشند.
• SMD:
  • قطعات SMD به‌طور معمول بسیار کوچکتر از قطعات DIP هستند و فضای کمتری را روی برد اشغال می‌کنند. این ویژگی به طراحان اجازه می‌دهد تا مدارهای پیچیده‌تر و با تراکم قطعات بیشتر را در بردهای کوچکتر طراحی کنند.
  • اندازه کوچک‌تر باعث می‌شود که این قطعات برای مدارهای پرتابل و دستگاه‌های کوچک ایده‌آل باشند.

۳. فرآیند مونتاژ و تولید:

• DIP:
  • نصب قطعات DIP معمولاً نیاز به لحیم‌کاری دستی یا استفاده از دستگاه‌های مخصوص through-hole دارد. به دلیل نیاز به سوراخ‌کاری برد، مونتاژ این قطعات به‌طور خودکار ممکن است پیچیده‌تر و کندتر باشد.
  • این قطعات برای تولید در مقیاس‌های کوچک و برای مونتاژ دستی مناسب‌تر هستند، اما در تولید انبوه معمولاً زمان بیشتری برای نصب و لحیم‌کاری نیاز دارند.
• SMD:
  • نصب قطعات SMD معمولاً به‌طور خودکار و با استفاده از دستگاه‌های pick-and-place انجام می‌شود. این دستگاه‌ها قطعات را از نوارها می‌گیرند و آن‌ها را به محل مناسب روی برد منتقل می‌کنند.
  • برای لحیم‌کاری قطعات SMD، از فرایند reflow soldering استفاده می‌شود که سرعت بالایی دارد و باعث کاهش زمان تولید در مقایس‌های بزرگ می‌شود.

۴. عملکرد و ویژگی‌ها:

• DIP:
  • قطعات DIP به دلیل پایه‌های بزرگتر و عمودی، معمولاً می‌توانند توان و جریان بیشتری را تحمل کنند. این ویژگی باعث می‌شود که این قطعات برای مدارهای پرقدرت و ولتاژ بالا مناسب باشند.
  • به دلیل اندازه بزرگتر، این قطعات در فرکانس‌های بالا می‌توانند دچار مشکلاتی مانند نویز و تداخل شوند.
• SMD:
  • قطعات SMD به دلیل طراحی فشرده‌تر و تماس بهتر با سطح برد، می‌توانند عملکرد بهتری در فرکانس‌های بالا داشته باشند و نویز کمتری تولید کنند.
  • این قطعات معمولاً برای مدارهایی با فرکانس بالا و مدارهای RF (مخابراتی) به‌ویژه مناسب هستند.

۵. قیمت و هزینه تولید:

• DIP:
  • به دلیل نیاز به فرآیندهای بیشتر برای مونتاژ (لحیم‌کاری دستی، سوراخ‌کاری برد)، هزینه تولید قطعات DIP معمولاً بالاتر است. همچنین، استفاده از قطعات DIP در تولید انبوه و مقیاس بزرگ اقتصادی نخواهد بود.
• SMD:
  • قطعات SMD به‌دلیل امکان مونتاژ خودکار و کاهش هزینه‌های تولید (نیاز به سوراخ‌کاری کمتر و فضای کمتری در برد)، معمولاً هزینه تولید پایین‌تری دارند و برای تولید انبوه به‌صرفه‌تر هستند.

۶. قابلیت تعمیر و تغییرات:

• DIP:
  • تعمیر و جایگزینی قطعات DIP نسبت به قطعات SMD راحت‌تر است. چون پایه‌های قطعات DIP در برد مدار چاپی قابل دسترسی هستند، تعمیرات دستی به‌راحتی انجام می‌شود.
  • برای تغییرات طراحی یا جایگزینی قطعات، نیاز به ابزارهای کمتری دارید.
• SMD:
  • تعمیر و جایگزینی قطعات SMD به دلیل اندازه کوچکتر و نیاز به تجهیزات خاص برای لحیم‌کاری (مثل دستگاه‌های هوای گرم یا لحیم‌کاری دستی با دقت بالا) سخت‌تر است.
  • اگر برد مدار چاپی آسیب ببیند، تعمیر قطعات SMD نیاز به دقت و مهارت بیشتری دارد.

۷. کاربردها:

• DIP:
  • بیشتر در مدارهای دستی و طراحی‌هایی که نیاز به دسترسی آسان به قطعات دارند، مانند آزمایش‌ها یا پروژه‌های آموزشی، استفاده می‌شود.
  • در کاربردهایی که جریان بالا یا توان بیشتری نیاز است، مانند مدارهای قدرت یا منابع تغذیه، معمولاً از قطعات DIP استفاده می‌شود.
• SMD:
  • بیشتر در مدارهای پرکاربرد و کامپیوترها، تلفن‌های همراه، دستگاه‌های دیجیتال و سایر تجهیزات با فضای محدود استفاده می‌شود.
  • قطعات SMD برای طراحی‌های کوچک، سبک و فشرده بسیار مناسب هستند.

جمع‌بندی:

• DIP بیشتر برای طراحی‌های دستی، آزمایشی یا توان بالا مناسب است، در حالی که SMD به‌دلیل اندازه کوچک‌تر، قابلیت مونتاژ خودکار، و عملکرد بهتر در فرکانس‌های بالا برای تولید انبوه، مدارهای فشرده و کم‌فضا مناسب‌تر است.
